● 4核嵌⼊式处理器

● 具有模拟信号采集，I/O控制信号

● 具有板载存储功能，以及可扩展的SATA3.0接⼝，可实现超⻓记录功能 配置4通道多功能输⼊模块

● 采⽤24位双ADC技术 可采集振动、位移、速度、噪声、应变、电压、电流、压⼒等信号

● 采⽤UDP或TCP通讯协议

● IP44防护等级，铝合⾦材质机箱，机箱表⾯散热设计，可选配⻛扇散热

● 抗冲击：50g、半正弦、11ms脉冲；抗振动：5Hz-500Hz，5g rms，X、Y、Z三轴向

【控制器规格】

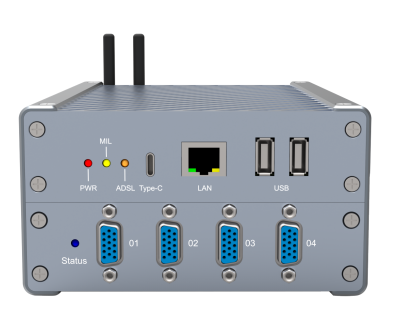

型号：iPotest-RK3568

主频：2.0GHz

架构：4核ARM Cortex-A55架构

内存：4GB DDR4

板载存储：标配16GB

扩展存储：SD卡

通讯协议：UDP、TCP

以太⽹：1个1000M⽹⼝

USB2.0：2路

TYPE-C：1路

供电：18~32VDC

散热：散热⽚

【技术参数】

通道数：4通道

采集⽅式：同步采集

采集带宽：DC耦合:DC~88KHz AC耦合:0.14Hz~88KHz

ADC分辨率:双24 bit delta-sigmaADC，内置抗混叠滤波器

采样率：1KSPS、2KSPS、4KSPS、8KSPS、16KSPS、32KSPS、64KSPS、128KSPS、256KSPS多档可选

输⼊⽅式：AC、DC、ICP、桥路

桥路：具有全桥，半桥，1/4桥接⼊⽅式，每通道独⽴可选 具有1/4桥路导线⾃动补偿功能 可接2线制、3线制、4线制、6线制应变⽚ 桥路可接⼊阻值：全桥任意阻值应变⽚、半桥100Ω〜1000Ω、1/4桥120Ω与350Ω

桥路激励：0〜12VDC，采⽤16位DAC程控连续可调电压激励， 步进1mV，每通道独⽴可调

桥路量程：±1000με、±10000με、±50000με、±100000με

ICP：具有24VDC,4mA恒流源激励，可为ICP/IEPE传感器供电

调理模块（选配）：

电荷：0.1%FS（RMS）

电荷调理（电荷量程：103 pC、105pC）；

热电偶调理（可接K型热电偶）；

热电阻调理（可接PT100、PT1000）；

热电偶电流调理（量程：0〜20mA  0〜100mA）；

通道串扰：≥120dB；

重量：3kg

应变⽰值误差：0.2%red±2uε

电压精度（DC）：0.05%FS(FS=±10V)

通讯协议：UDP

电压量程：±100mV、±1V、±5V、±10V多档软件可选

最⼤不失真电压（Vrms)：≥9V

⼯作温度：-20℃〜70℃

存储温度：-40℃〜80℃

输⼊阻抗：1MΩ±0.02MΩ

输⼊端⼦：DB 15

动态范围：≥140dB

通讯端⼦：DB 26紧固连接端⼦

本底噪声（Vrms）(测试条件：±10V量程下，输⼊正负极短接)

采样率≤1KSPS:Vrms≤0.8μV;

采样率≤2KSPS:Vrms≤1μV;

采样率≤4KSPS:Vrms≤1.5μV;

采样率≤8KSPS:Vrms≤2μV;

采样率≤16KSPS:Vrms≤3μV;

采样率≤32KSPS:Vrms≤3.5μV;

采样率≤64KSPS:Vrms≤6μV;

采样率≤128KSPS:Vrms≤8μV;

采样率≤256KSPS:Vrms≤10μV;
