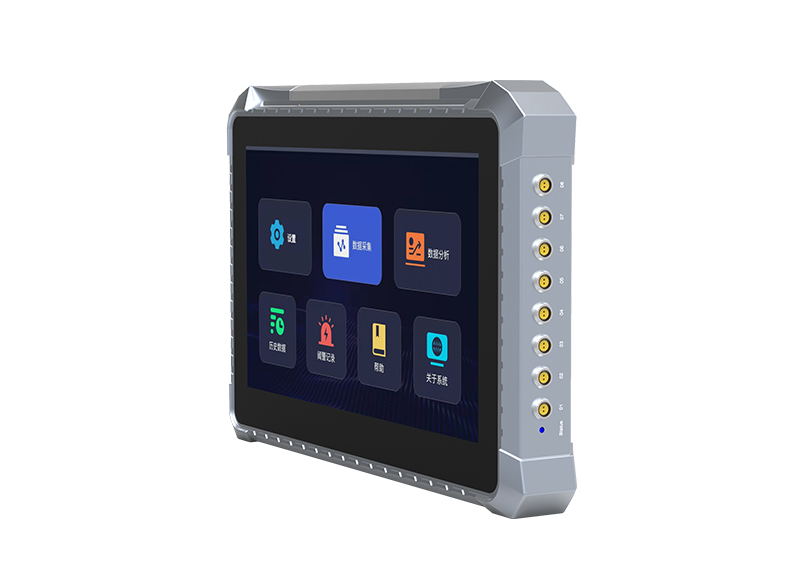

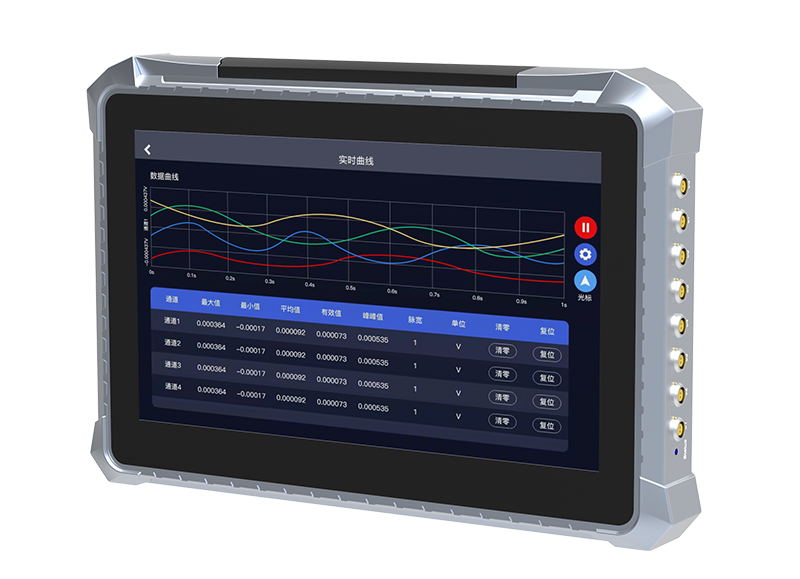

通道数：10通道（8通道模拟输⼊，1通道转速输⼊，1通道信号源输出）

显⽰屏尺⼨：12.5⼨

CPU：Intel Core i7-7600U，双核四线程

CPU频率：主频2.8GHz

内存：DDR4，16GB

最⼤内存带宽：34.1 GB/s

最⾼⽀持内存频率：DDR4-2133/DDR3L-1600/LPDDR3-1866

处理器显卡显卡：英特尔® 核芯显卡 620

显卡基本频率：300MHz

显卡最⼤动态频率：1.15 GHz

采集方式：同步采集

ADC类型：双24 bit delta-sigmaADC，内置抗混叠滤波器

采样率：256KSPS、128KSPS、64KSPS、32KSPS、16KSPS、8KSPS、4KSPS、2KSPS、1KSPS每通道同步采样

内置程控放⼤器：增益×1/4、×1/2、×64、×128

电压输入量程：±10V、±5V、±1V、±100mV

耦合方式：DC、AC、ICP程控可选

ICP：具有24VDC，4mA恒流源激励，可为ICP/IEPE传感器供电

采集带宽：DC耦合：DC〜95KHz；AC（ICP）耦合：0.15Hz〜95KHz

线性度：0.02%

示值误差：直流电压（DC）：0.05%FS（FS=±10V）

最⼤不失真电压（RMS)：≥9V

动态范围：≥140dB

通道串扰：≥120dB

输⼊阻抗：1MΩ±0.02MΩ

通讯接⼝：100/1000M以太⽹⼝

通讯协议：UDP

供电：标配19.5V适配器

⼯作电压：AC220V，转19.5VDC

功率：40W

输⼊端⼦：10-32⾃锁端⼦

输⼊接头：LEMO接⼝，配置LEMO转BNC转接线

模拟输出指标参数：

通道数：1通道

输出信号类型：正弦信号、直流、⽅波、锯⻮

波及⾃定义信号输出等

输出信号频率：0~80KHz

输出电压范围：±10V

输出信号精度：0.5% @正弦信号1KHz-1Vrms、

                        0.1% @直流

转速信号采集功能

            ⽀持传感器类型：光电传感器、旋转编码器

            精度： 光电传感器：0.05% @0Hz~20KHz

                                           0.1% @20KHz以上频率

            编码传感器：0.2% @0RPM~1500RPM

5档⾼通滤波器：0.2Hz、1.5Hz、2Hz、8Hz、10.5Hz

贮存温度：-30℃~+70℃、≤90%RH

工作温度：-20℃~+60℃、5~90%RH

尺⼨：349 x234 x48mm

重量：4KG
